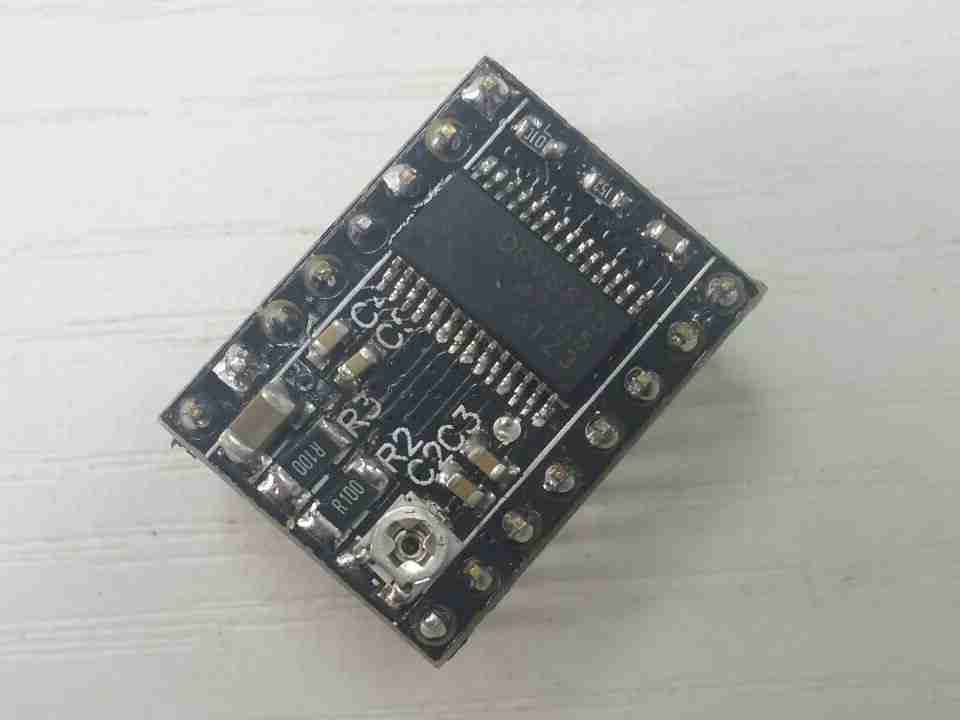

DRV8825产品特性:
1、适合驱动8.2V~45V 2.5A以下的步进电机;
2、只有简单的步进和方向控制接口;
3、六个不同的步进模式:全、半、1/4、1/8、1/16、1/32;
4、可调电位器可以调节最大电流输出,从而获得更高的步进率;
5、自动电流衰减模式检测/选择;
6、过热关闭电路、欠压锁定、交叉电流保护;
驱动电流算法:i = vref x 2(2倍关系),电位器有三个引脚,用万用表测试面向8825方向的引脚的电压为Vref,可通过电位器调节电流,顺时针拧是增大电流,逆时针是减小电流。由于wiki的设计问题,默认Vref可能已经超过1.25v,所以在使用前务必调整Vref到1.25v以下!
安装时注意方向,否则可能会烧毁驱动
